        KWA系列熱保護器

        KWA系列熱保護器保護原理

              KWA電流溫度型系列熱保護器是由導熱金屬外殼/環保型導熱PBT塑料外殼,焊有銀合金觸點、雙金屬元件、感溫導電支架絕緣固定座、靜觸片及耐熱導線等元?dú)饧M成,當電流通過有阻抗的雙金屬元件,無需任何輔助機構,僅靠雙金屬片自身感應和電流效應,使雙金屬片發生狀態中的快速變化,從而斷開電路或接通電路,使其達到過熱過流雙重保護功能,解決了電流突然增大時,溫度感應滯后的問題,該產品內阻小,無噪聲,密封牢固,具有比通常保護器,安全更可靠的特點。

        KWA系列熱保護器產品優勢
        • 體積小,便于安裝
        • 速動型雙金屬片,反應速度快
        • 壽命高達10000次以上
        • 雙金屬片有高中低電阻供選擇
        • 防真空浸漆工藝
        • 可替代SENSATA 17AM 7AM,韓國SEKI ST-22等國外產品


        安裝及外形尺寸

        通過認證
        • UL&CUL:文件號File No.E207935
        • VDE:文件號File No.130909
        • CQC:文件號File No.CQC2002001157
        • SGS:文件號File No. SH6026527/CHEM


        觸點容量

        電壓Voltage24V-DC125V-AC250V-AC
        電流Current10A10A5A

        產品型號 Type

        長 L

        寬 W

        高 H

        導線 Leads

        KWA 通用型
        KWA Common

        15.0±0.4

        6.5±0.2

        3.1±0.1


        導線Lead導線為AWG20 #、22 #硅膠線和電子輻照線,特殊要求可由用戶指定。
        Wire is AWG20 #, 22 # silicone wire and electronic irradiation line, specialrequirements can be specified by the user.

        結構圖


        額定動作溫度對照表
        規格動作溫度范圍規格動作溫度范圍
        50℃50±5.0℃100℃100±5.0℃
        55℃55±5.0℃105℃105±5.0℃
        60℃60±5.0℃110℃110±5.0℃
        65℃65±5.0℃115℃115±5.0℃
        70℃70±5.0℃120℃120±5.0℃
        75℃75±5.0℃125℃125±5.0℃
        80℃80±5.0℃130℃130±5.0℃
        85℃85±5.0℃135℃135±5.0℃
        90℃90±5.0℃140℃140±5.0℃
        95℃95±5.0℃145℃145±5.0℃
         150℃150±5.0℃

        說明:復位溫度為標準動作溫度值的2/3,公差為±15℃ ,或由用戶指定。
        Instruction: Reseting temperature is 2/3 of standard opening temperature , tolerance is± 15 ℃, or specified by customers.

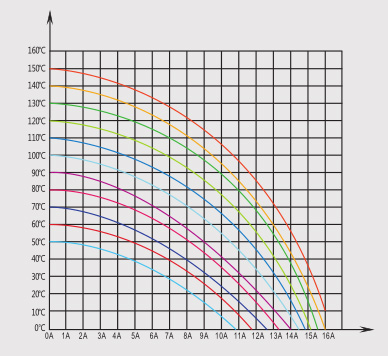

        A-℃曲線圖
        • 臨界脫扣電流與周圍溫度曲線(選擇保護溫度時應同 時考慮電流效應)


        注意

        1、由于外殼是金屬導電體,使用前,必須安裝有導熱耐溫的絕緣套管。
        2、選擇保護器溫度時參照A-C 曲線圖。
