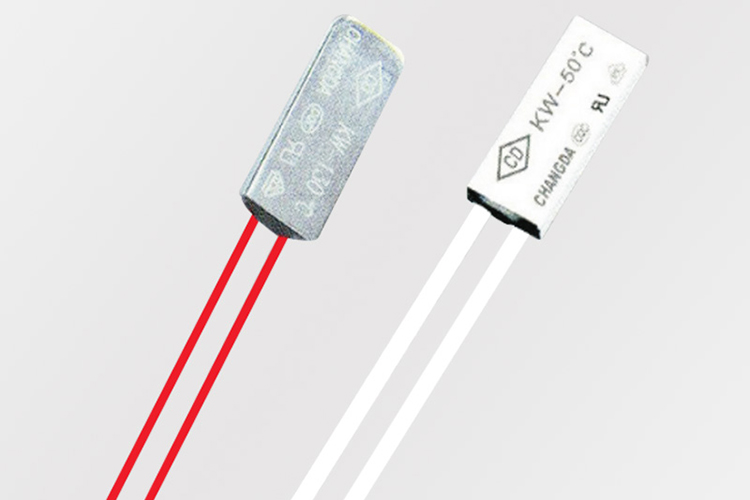

KWB系列熱保護器保護原理
KWB電流溫度型系列熱保護器是由導熱金屬外殼/環保型導熱PBT塑料外殼,焊有銀合金觸點、雙金屬元件、感溫導電支架絕緣固定座、靜觸片及耐熱導線等元氣件組成,當電流通過有阻抗的雙金屬元件,無需任何輔助機構,僅靠雙金屬片自身感應和電流效應,使雙金屬片發生狀態中的快速變化,從而斷開電路或接通電路,使其達到過熱過流雙重保護功能,解決了電流突然增大時,溫度感應滯后的問題,該產品內阻小,無噪聲,密封牢固,具有比通常保護器,安全更可靠的特點。
KWB系列熱保護器產品優勢
- 體積小,便于安裝
- 速動型雙金屬片,反應速度快
- 壽命高達10000次以上
- 雙金屬片有高中低電阻供選擇
- 防真空浸漆工藝
- 可替代SENSATA 17AM 7AM,韓國SEKI ST-22等國外產品

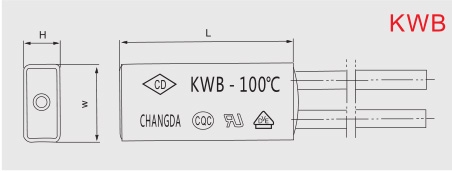

安裝及外形尺寸
通過認證
- UL&CUL:文件號File No.E207935
- VDE:文件號File No.130909
- CQC:文件號File No.CQC2002001157
- SGS:文件號File No. SH6026527/CHEM
觸點容量
電壓Voltage | 24V-DC | 125V-AC | 250V-AC |
電流Current | 10A | 10A | 5A |
產品型號 Type | 長 L | 寬 W | 高 H | 導線 Leads |
KWB-B2D | 15.0±0.4 | 7.3±0.2 | 3.9±0.1 | 導線為AWG20#、22#硅膠線、AWG22#電子輻照線和鍍錫銅線,特殊要求可由用戶指定。 Lead AWG20#、22# silicon wire 、AWG22# electronic irradiation wire and tin-plated bare copper wire are designed ormade to order for special requirement. |
KWB-B3D | 18.0±0.4 | 8.0±0.2 | 4.0±0.1 | |
KWB-B4D | 21.0±0.4 | 8.0±0.2 | 4.0±0.1 |
導線Lead導線為AWG20 #、22 #硅膠線和電子輻照線,特殊要求可由用戶指定。
Wire is AWG20 #, 22 # silicone wire and electronic irradiation line, specialrequirements can be specified by the user.
結構圖
額定動作溫度對照表
規格 | 動作溫度范圍 | 規格 | 動作溫度范圍 |
50℃ | 50±5.0℃ | 100℃ | 100±5.0℃ |
55℃ | 55±5.0℃ | 105℃ | 105±5.0℃ |
60℃ | 60±5.0℃ | 110℃ | 110±5.0℃ |
65℃ | 65±5.0℃ | 115℃ | 115±5.0℃ |
70℃ | 70±5.0℃ | 120℃ | 120±5.0℃ |
75℃ | 75±5.0℃ | 125℃ | 125±5.0℃ |
80℃ | 80±5.0℃ | 130℃ | 130±5.0℃ |
85℃ | 85±5.0℃ | 135℃ | 135±5.0℃ |
90℃ | 90±5.0℃ | 140℃ | 140±5.0℃ |
95℃ | 95±5.0℃ | 145℃ | 145±5.0℃ |
150℃ | 150±5.0℃ |
說明:復位溫度為標準動作溫度值的2/3,公差為±15℃ ,或由用戶指定。
Instruction: Reseting temperature is 2/3 of standard opening temperature , tolerance is± 15 ℃, or specified by customers.
A-℃曲線圖
- 臨界脫扣電流與周圍溫度曲線(選擇保護溫度時應同 時考慮電流效應)
注意
1、由于外殼是金屬導電體,使用前,必須安裝有導熱耐溫的絕緣套管。
2、選擇保護器溫度時參照A-C 曲線圖。
